排电阻的类型与测量排电阻方法

相信大家对于电阻都不陌生，这是用途广泛的电子配件，而且电阻的类型非常多，简直是多不胜数。下面小编就和大家一同来看看测量排电阻的方法是什么，排电阻有哪些类型?

排电阻

排电阻有哪些类型

(1)贴片式封装排电阻器

贴片式封装排电阻器又称贴片排电阻器，一般用“RA”表示，这种电阻器的体积小、规模化、精密度高。贴片排电阻器主要有8引脚和10引脚两种类型，即8P4R(8引脚4电阻器)和10P8R(10引脚8电阻器)。

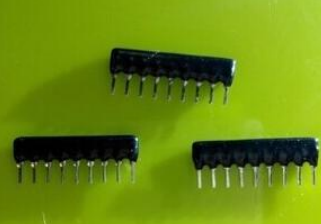

(2)直插式封装排电阻器

在该电阻器表面可以看到有“.A 331G”的标示，其中白色圆点处的引脚为该排电阻器的公共端;“A”表示电路结构代码;331中33表示有效数字，1表示倍乘，即33×101=330Ω，字母“G”表示该排电阻器的允许误差为±2%。

测量排电阻的方法

测量排电阻的方法比较简单。对已知引脚排列顺序的排电阻，可将一支表笔接公共引脚，用另一支表笔依次对每个电阻进行测量，其阻值应符合标称值。对于不知引脚排列顺序的排电阻，可先将红表笔任接被测量电阻的一个引脚，然后用黑表笔去测试其他引脚，若所得值相同，则说明红表笔所接的是被测量排电阻的公共脚。排电阻也叫集成电阻，是一种集多只电阻于一体的电阻器件。排电阻体积小，安装方便，适合多个电阻阻值相同，而且其中一个引脚都是连在电路的同一位置的场合。

排电阻也被人们称为集成电阻，它具有体积小、安装方便等优点。目前比较常见的排电阻，有贴片式封装排电阻以及直插式封装排电阻。
