lm2596芯片参数、输入电压范围、引脚图及功能
LM2596 是一种常见的可调节降压Buck型稳压器芯片，用于将较高的输入电压降低为更稳定的输出电压。它常被用于电子设备中，以提供稳定的电源电压，适用于各种电路和应用。
LM2596参数
1、输出电压：3.3V、5V、12V及ADJ等，最大输出电压37V
2、工作模式：低功耗/正常两种模式。可外部控制
3、工作模式控制：TTL电平相容
4、所需外部组件：仅四个不可调；六个可调
5、器件保护：热关断及电流限制
6、封装形式：5脚TO-220(T)；TO-263(S))
7、特性：LM2596 具有过热保护、短路保护等电路保护功能。
8、调节方式：一些型号的 LM2596 具有可调节输出电压的脚膜。
lm2596输入电压范围
LM2596的输入电压范围为4.5V~40V,输出电压范围为1.25V~37V,最大输出电流为3A。

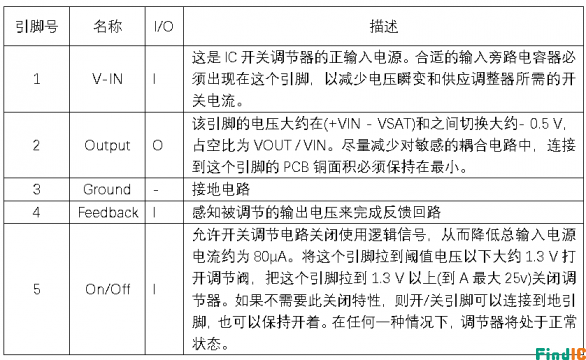

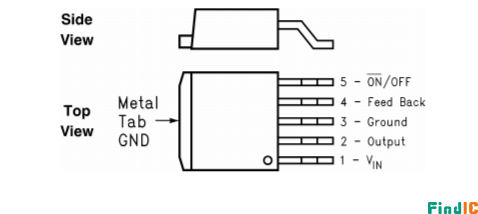

LM2596引脚图及功能
LM2596 可以用于各种电子设备和应用，例如电源模块、电池充电器、调压电路等。通过调整输出电压，可以满足不同电路的需求。它的稳定性、效率和保护功能使得它在电子设计中得到广泛应用。当然，具体参数和特性可能会因型号和厂家而异，因此在使用时建议查阅相关的数据手册以获取准确信息。
