三极管电平转换电路分析

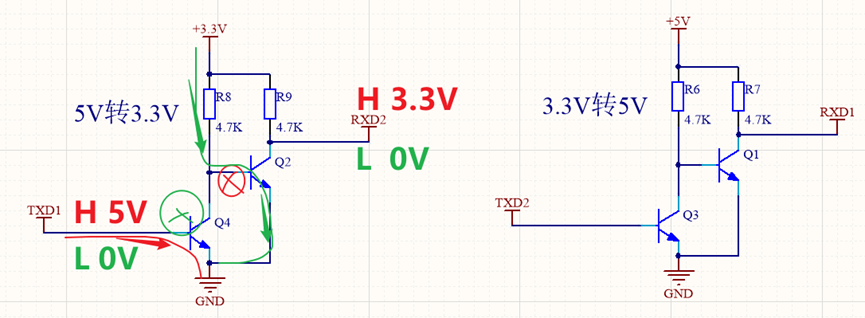

   三极管电平转换电路图解分析一：

   上图电平转换电路由NPN三极管，电阻构成，下面具体分析

   当5V的TXD1发送高电平时，三极管Q4的基极为5V即三极管Q4可以导通，进而三极管Q2的基极因Q4导通被拉地，因此三极管Q2截止，3.3V端的RXD2被上拉电阻R9拉到3.3V，为高电平。

   当5V的TXD1发送低电平时，三极管Q4基极被拉低而截至，此时3.3V经电阻R8,三极管Q2的be极到GND形成回路，三极管Q2导通，即3.3V端的RXD2被拉地，为0V变成低电平。

   另一边3.3V转换5V电路留给小伙伴自行分析，原理同左边。

   三极管电平转换电路图解分析二：

   电阻R1作用是在三极管导通后，Vbe电压钳位在0.7V，R1上分担剩余电压。

   电阻R2作用是提高高电平导通门限闽值，不加R2，0.7V即可导通，抗干扰能力差。加了R2，导通电压到1.7V。

   电阻R3作用是三极管导通后限制Ice电流，放置Ice电流过大烧坏三极管。

   输入为高电平时，三极管导通，输出为Vce，0.1V左右。

   输入为低电平时，三极管截止，输出被上拉到5V。

   该电路不适用于大电流负载，仅适用十几毫安到几十毫安负载的电平转换。

   该电平转换电路单向，且转换后电平反向。
